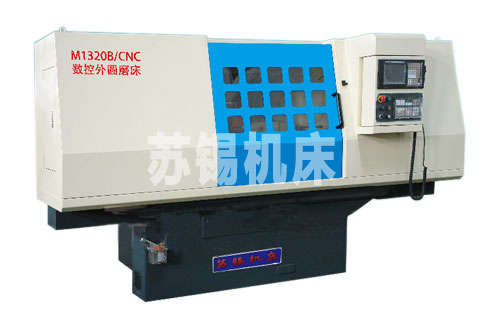

M1320B/CNC型数控外圆磨床
主要特点及性能
◇ 采用德国西门子公司的802C两轴联动数控系统，内装PLC、液晶显示。
◇ 配置自动量仪在线监测，实现封闭式自动磨削工作循环，保证很高的加工尺寸精度。
◇ 砂轮架进给和工作台移动均采用交流伺服电机通过滚珠丝杆驱动。
◇ 砂轮架工作台导轨采用贴塑导轨刚性好，以提高其抗振性及灵敏度。
◇ 头架电机采用交流变频装置，实现无级调速。
◇ 尾架套筒具有液压伸缩功能。
◇ 配置独立的电器柜、油箱、水箱。
◇ 机床配置自动定时定量润滑，确保导轨、丝杆的润滑。
◇ 机床配置全封闭防护罩壳，确保安全操作。
技术参数
| 磨削直径范围 | φ8-200mm |
| 做大磨削长度 | 520/750/1000mm |
| 中心距 | 520/750/1000mm |
| 中心高 | 125mm |
| 工件重量 | 50kg |
| 工作台纵向移动量 | 600/800/1080mm |
| 工作台回转角度 | -5°~+9°/-3°~+9°/-3°~+7° |
| 工作台手轮-转移动量 | 6mm/r |
| 头架主轴转速 | 60、85、230、120、170、460r/min |
| 头尾架锥度 | No.3 |
| 头架卡盘直径 | 125mm |
| 尾架套筒移动量 | 25mm |
| 砂轮架快速移动量 | 20mm |
| 手轮-转砂轮架移动量 | 1mm |
| 微调捏手转-格砂轮架移动量 | 0.00125mm |
| 砂轮轴转速 | 2890/1440r/min |
| 砂轮架移动量 | 150mm |
| 砂轮规格 |
φ400×（40~50）×φ203或 φ350×（25~40）×φ127mm |
| 电机总容量 | 5.1kw |
| 机床外形尺寸 | 2200(2700)×1600×1800mm |
| 机床重量 | 2500、2900、3100kg |
| 机床主要附件 | |
| 冷却液箱 | 1套 |
| 砂轮修整器 | 1套 |
| 砂轮平衡轴 | 1套 |
| 上尖 | 2件 |
| 桃子夹头 | 1套 |
| 三角皮带、多楔带、平皮带 | 各2件 |
| 垫铁 | 3件 |
| 松卸螺帽 | 1件 |
| 砂轮夹板 | 1套 |
| 内六角套筒扳手 | 1件 |
| 砂轮平衡架 | 1套 |
| 特殊附件表 | |
| 开式中心架 | 1套 |
| 闭式中心架 | 1套 |
| 工作精度 | |
| 磨削试件的精度 | 圆度 0.0015mm |
| 纵截面内径一致性 0.005mm | |
| 粗糙度 R≤0.30μm | |
| 卡盘上磨削短试件的精度 | 圆度 0.0025mm |
| 圆柱度 0.005mm | |
| 粗糙度 R≤0.32μm | |
